15P/30P系列高压过滤器技术参数和安装信息
15P/30P系列
高压过滤器
技术参数
高压过滤器
技术参数
压力： 流量疲劳特性：
大允许工作压力：207 bar 过滤器的滤材有支撑结构，可获得好的疲劳寿命
滤壳压力与经测试的疲劳压力：138 bar (ISO 3724)
接口： 敷环氧树脂金属网作为支撑，端帽为加强合成材料，
进口和出口接口为螺纹形式。 金属内芯爆破压力为24 bar
接口类型 型号 (ISO 2941)
15P 30P 高爆破压力滤芯：
BSPF(G) 3/ 4” 1” 可提供高爆破压力等级的滤芯，详细信息，请联系
BSPF(G) 3/ 4” 1” 可提供高爆破压力等级的滤芯，详细信息，请联系
ISO 6149 M27 M33 Parker液压过滤部门
滤壳： 指示器：
滤头材料压延铝(阳极氧化6061-T6) 指示器压差： 2.5 ± 0.3 bar
下壳体材料挤压铝(阳极氧化6061-T6) - 目视M3
密封材料： - 电讯式T1
丁腈橡胶或氟橡胶 - 电子式F1(PNP)
工作温度范围： - 电子式F2(NPN)
-20oC — +100oC 重量(kg)：
旁通阀： 型号 长度1 长度2
开启压力3.5 bar 15P 1.6 2.1
过滤器滤芯： 30P 2.9 3.9
过滤水平：
取决于多次通过试验符合ISO 16889
安装信息

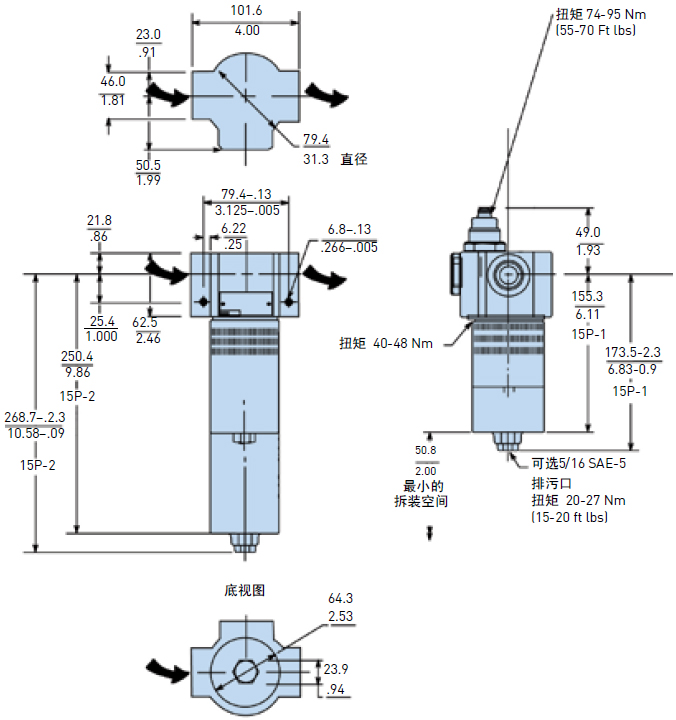

15P系列
15P系列

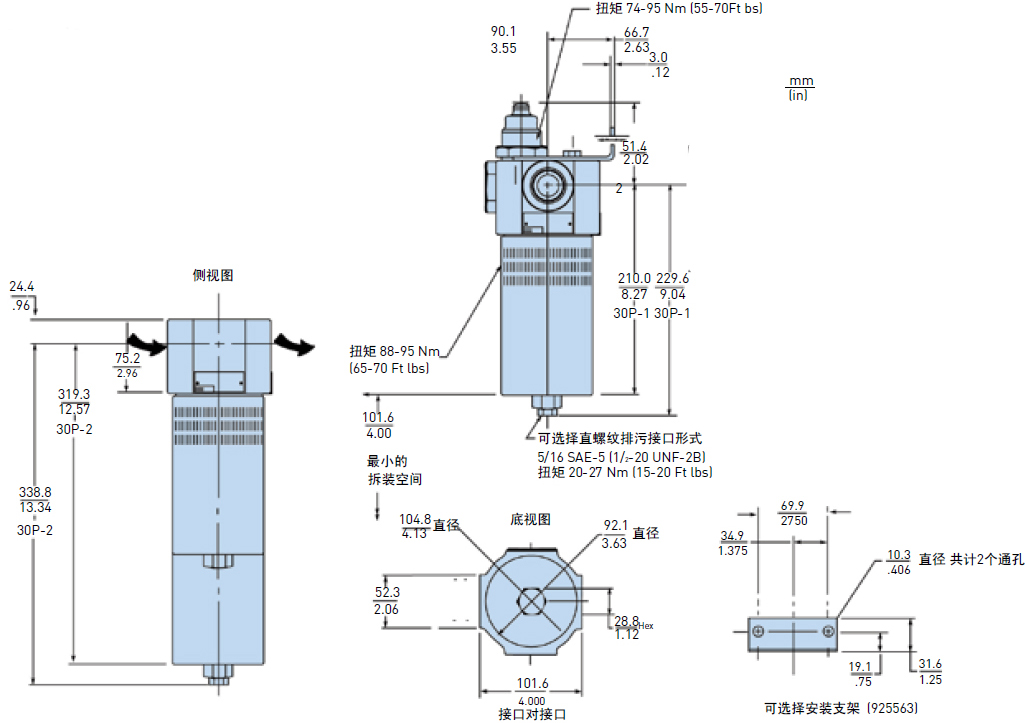

30P系列

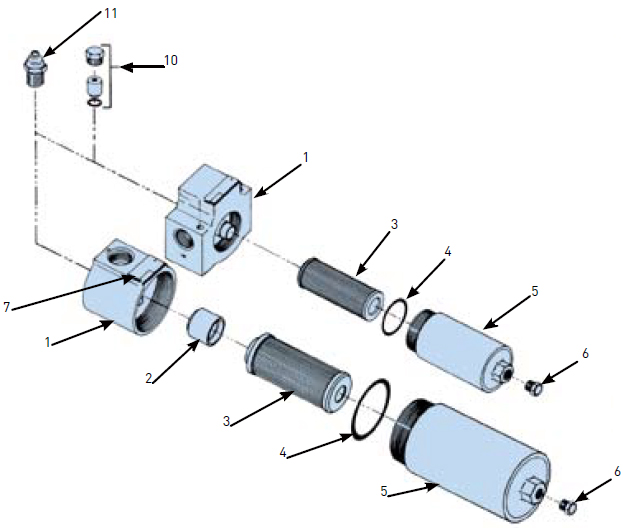

| 序号 | 说明 | 15P | 30P |
| 1 | 滤头 | ||
| 2 | 旁通阀组件 | ||
| 3 | 滤芯 |
见产品组成部分 的图表 |
|
| 4 |
下壳体 O 形密封圈– 丁纳橡胶 |
N92138 | N92151 |
|
下壳体 O 形密封圈– 氟橡胶 |
V92138 | V92151 | |
| 5 | 下壳体 | ||
| 6 |
排污口螺堵 – c/w 丁纳橡胶密封 |
||
| 排污口螺堵 – c/w | |||
| 氟橡胶密封 | |||
| 7 | 铭牌 | ||
| 10 |
指示器组件 ( 空缺指示器插件) |
||
| 11 | 指示器 | ||
|
M3 – 目视自动复位式 指示器 |
FMUM3KVAU14M | ||
| T1 – 电讯式指示器 | FMUT1KVAU14M | ||
|
F1 – 电子式指示器
PNP 带 4 个LED显
示器 |
FMUF1KVAU14M | ||
|
F2 – 电子式指示器
NPN 带4个 LED
|
FMUM3KVAU14M | ||
