15/40/80CN系列中压过滤器滤芯维护
15/40/80CN系列
中压过滤器

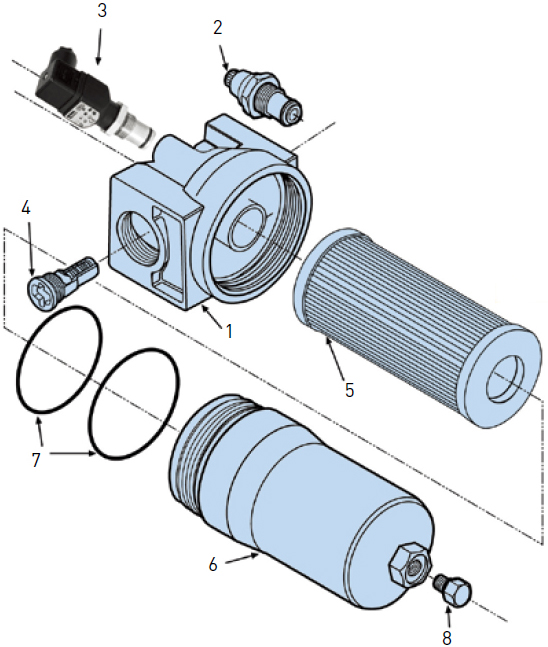

滤芯维护 CN 系列过滤器备品备件表
中压过滤器
滤芯维护 CN 系列过滤器备品备件表
| 序号 | 说明 |
| 1 | 滤头 |
| 2 | 指示器 |
| M3-目视自动复位表: 1.2 bar | |
| M3-目视自动复位表: 2.5 bar | |
| 3 |
T1-电气式: 1.2 bar c/w DIN 43650 接口 |
|
T1-电气式: 2.5 bar c/w DIN 43650 接口 |
|
| F1-电子式 PNP with 4 LEDs: 1.2 bar | |
| F1-电子式 PNP with 4 LEDs: 2.5 bar | |
| F2-电子式 NPN with 4 LEDs: 1.2 bar | |
| F2-电子式 NPN with 4 LEDs: 2.5 bar | |
| 4 | 旁通阀 |
| 1.7 bar 组件 | |
| 3.5 bar 组件 | |
| 5 | 滤芯 (见替换滤芯件号) |
| 6 | 下壳体 |
| 单倍长度带排油口 | |
|
单倍长度带可重复使用的内芯和 排油口 |
|
| 单倍长度无排油口 | |
| 双倍长度带排油口 | |
|
双倍长度带可重复使用的内芯和 排油口 |
|
| 双倍长度无排油口 | |
| 7 | 下壳体和防尘密封 |
| 丁腈橡胶 | |
| 氟橡胶 | |
| 8 | 排油口螺堵: SAE-4 |
| 丁腈橡胶 | |
| 氟橡胶 |
A、关闭系统
B、卸除系统中过滤回路的压力
B、卸除系统中过滤回路的压力
C、如果过滤器设有排油口，排空下壳体中的油液
D、松开并拆卸下壳体
E、通过向下拉动并轻微扭动去除下壳体
F、检查下壳体的密封圈和防挤出圈，如果损坏，替换
G、用系统油液润滑滤芯上的O形密封圈，并在滤头中将其安装到位
H、通过反向旋转安装下壳体并按规定的扭矩拧紧
15CN – 20-27 Nm (15-20ft. lbs)
40CN – 57-68 Nm (42-50ft. lbs)
80CN – 80-95 Nm (60-70ft. lbs)
I、确保启动系统后无泄漏
