Finite滤材类型
精密（凝结）滤芯
颗粒杂质滤芯
依据ANSI/CAGI ADF400-1999凝结滤芯测试标准：
1）DOP（Dioctylphthalate二辛基苯二甲酸酯）0.3~0.6μm微粒测试。
2）气体入口含油量40ppm。
ISO 8573-1压缩空气品质分级
注：1）大颗粒的测定基准为过滤效率β=20（即95%），且测量方法需含该等级颗粒20%以上。
2）颗粒含量以压力14.7psi(1bar)，温度70 oF（21 oC）且相对湿度60%的状况下测量为基准。
在高于大气压的状况下，颗粒含量相对提高。
压缩空气处理达等级：
颗粒：大颗粒≤0.1μm，且颗粒总含量≤0.1mg/m3(即0.08ppm)。
水含量：低于或等于压力露点3oC（37oF）时的水含量。
油含量：≤0.1 mg/m3（即0.008ppm)）
 |
 |
 |
 |
 |
|

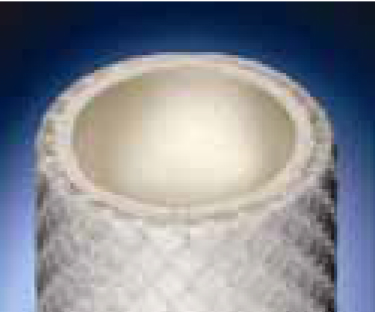

类型C：标准型 ● 矽硼玻纤滤层 ● 无缝结构以Epoxy 结合 ● 外部包覆Nylon排 油层 ● 一体成型PP支撑 |
类型Q：两用型 ● 初滤（内）折叠式 纤维滤纸 ● 细滤（外）矽硼玻 纤 ● 外部包覆Nylon排 油层 |

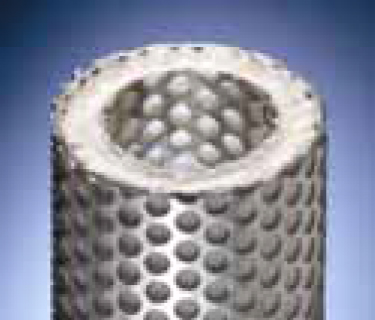

类型D：高温型 ● 矽硼玻纤滤层 ● 外部包覆Nylon排 油层 ● 内外金属支撑 ● 耐温达232oC |

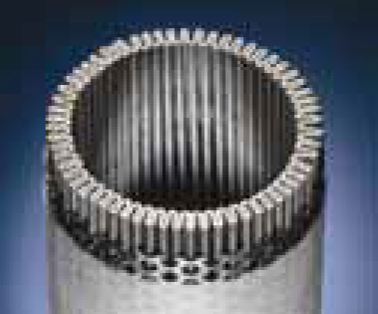

类型7CVP：长效型 ● 折叠式矽硼玻纤 ● 外部金属支撑 ● 低压损、寿命长 ● 7DVP为高温场合用 |

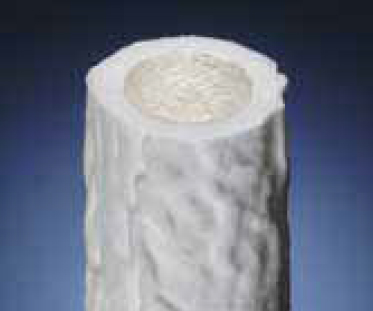

类型H ● 矽硼玻纤滤层 ● 外部包覆Nylon 排油层 ● 无支撑 |
颗粒杂质滤芯
 |
 |
 |
 |
|

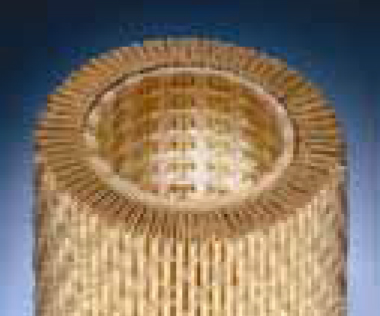

类型3P ● 树脂浸透天然纸纤滤层 ● 折叠式结构，过滤面积大 ● 过滤精度3μm@99.9% |

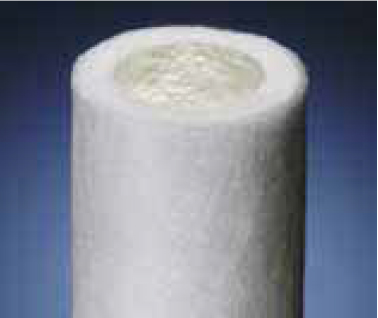

类型G ● 矽硼玻纤滤层 ● 无缝结构以Epoxy结合 ● 无支撑 ● 过滤精度可达0.01μm |
类型F ●矽硼玻纤滤层 ● Fluorocarbon结合 ●无支撑 ●过滤精度可达0.01μm |
类型T ●矽硼玻纤滤层 ●无缝结构以Teflon结合 ●无支撑 ●过滤精度可达0.01μm |
| 活性碳吸附滤芯 | 前置除水滤芯 |
 类型A● 高含量活性碳纤维 ● 油汽吸附效率99+% ● 去除油汽、异味 ● 去除有机挥发气体 |

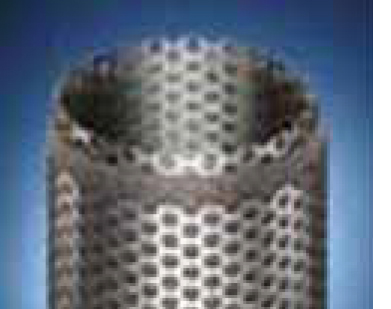

 类型100WS● 100μm不锈钢网结构 ● 去除气流中过量的液体 ● 其他过滤器的前置过滤 |
| 等级 | 滤芯种类 | 过滤精度 | 颗粒杂质过滤效率 |
油雾/水雾 去除效率1） |
油汽/异味 去除效率 |
出口油残余量2） |
滤芯初压损 @额定流量 |
||
| mg/m3 | PPMw/w | ||||||||
| 2 |
C/Q/D G/F/T H/I/R |
0.01μm | 99.9999+% | 99.999+% | 0.00125 | 0.001 | 1.5 | psi | |
| 4 | 0.01μm | 99.999+% | 99.995+% | 0.004 | 0.003 | 1.25 | psi | ||
| 6 | 0.01μm | 99.99+% | 99.97+% | 0.01 | 0.008 | 1.0 | psi | ||
| 8 | 0.5μm | 99.99+% | 98.5+% | 0.24 | 0.2 | 0.5 | psi | ||
| 10 | 1μm | 99.99+% | 95% | 1 | 0.85 | 0.5 | psi | ||
| 7 | CVP/DVP | 0.5μm | 99.99+% | 99.5% | 0.1 | 009 | 0.25 | psi | |
| 3 | P | 3μm | 99.9+% | 0.25 | psi | ||||
| 0.5μm | 98.5+% | ||||||||
| 100 | WS | 100μm | 公称过滤 | ＜0.25 | psi | ||||
| A | 99+% | ＜0.003 | ＜0.0024 | 1.0 | psi | ||||
1）DOP（Dioctylphthalate二辛基苯二甲酸酯）0.3~0.6μm微粒测试。
2）气体入口含油量40ppm。
ISO 8573-1压缩空气品质分级
| 等级 | 颗粒 | 水含量 | 油含量 | ||||
| 大颗粒1） | 高含量2） | 高压力露点 | 高浓度 | ||||
| μm | mg/m3 | ppm | oC | oF | Mg/m3 | ppm | |
| 1 | 0.1 | 0.1 | 0.08 | -70 | -94 | 0.01 | 0.008 |
| 2 | 1 | 1 | 0.8 | -40 | -40 | 0.1 | 0.08 |
| 3 | 5 | 5 | 4.2 | -20 | -4 | 1 | 0.83 |
| 4 | 15 | 8 | 6.7 | 3 | 37 | 5 | 4.2 |
| 5 | 40 | 10 | 8.3 | 7 | 45 | 25 | 21 |
| 6 | - | - | - | 10 | 50 | - | - |
2）颗粒含量以压力14.7psi(1bar)，温度70 oF（21 oC）且相对湿度60%的状况下测量为基准。
在高于大气压的状况下，颗粒含量相对提高。
压缩空气处理达等级：
颗粒：大颗粒≤0.1μm，且颗粒总含量≤0.1mg/m3(即0.08ppm)。
水含量：低于或等于压力露点3oC（37oF）时的水含量。
油含量：≤0.1 mg/m3（即0.008ppm)）
