为正确选择OIL-X EVOLUTION WS气水分离器，气水分离器的处理量必须根据压缩空气系统的工作压力进行修正。

过滤等级WS

滤器类型	固体颗粒去除 (包括水和油雾)	大含油量 @21oC(70oF)	过滤效率	测试方法	ISO12500-1 进口挑战浓度	初始干压降	初始饱 和压降	滤芯 更换频率	前置过滤器 等级
液滴去除	N/A	N/A	>92%	ISO8573.9	N/A	N/A	N/A	N/A	N/A

产品选型及技术参数 下表中流量是在空气的吸入状态为20^oC，1 bar (a)，相对湿度为0%，额定工作压力7 bar g下的压缩空气处理量，其他工作压力下的应用参考下面的压力修正系数。

型号	接管口径	处理流量 m3/min	小工作压力 bar g	大工作压力 bar g	小工作温度 oC	大工作温度 oC
WS010ABFX	1/4″	0.6	1	16	2	80
WS010BBFX	3/8″	0.6	1	16	2	80
WS010CBFX	1/2″	0.6	1	16	2	80
WS015BBFX	3/8″	1.2	1	16	2	80
WS020CBFX	1/2″	1.8	1	16	2	80
WS020DBFX	3/4″	1.8	1	16	2	80
WS020EBFX	1″	1.8	1	16	2	80
WS025DBFX	3/4″	3.6	1	16	2	80
WS030EBFX	1″	6.6	1	16	2	80
WS030FBFX	1 1/4″	6.6	1	16	2	80
WS030GBFX	1 1/2″	6.6	1	16	2	80
WS035FBFX	1 1/4″	9.6	1	16	2	80
WS040GBFX	1 1/2″	13.2	1	16	2	80
WS045HBFX	2″	19.8	1	16	2	80
WS055IBFX	2 1/2″	37.3	1	16	2	80
WS055JBFX	3″	37.3	1	16	2	80

注：工作压力超过16 bar g时，自动排水器将被手动阀取代，同时WS型号中的F将被M取代，如WS-015BBFX改为WS015BBMX。

压力修正系数

压力bar g	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
系数	4.0	2.67	2.0	1.6	1.33	1.14	1.0	0.94	0.89	0.85	0.82	0.78	0.76	0.73	0.71	0.69	0.67	0.65	0.63	0.62

过滤器订货说明

级别	型号	接管口径	螺纹形式	排水器	压差显示
WS	三位数字组成	由字母表示	B = BSPT	F=浮球式 M=手动式	X=无压差计
WS	010	A	B	M	X

说明：工作压力超过16 bar g时，自动排水器将被手动阀取代，同时WS型号中的F将被M取代，如WS-015BBFX改为WS015BBMX。

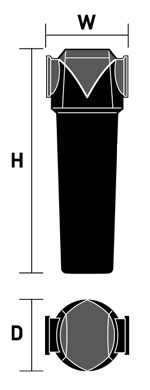

重量和外形尺寸

型号	接管口径	处理流量m3/min	高(H) mm	宽(W) mm	深(D) mm	重量 kg	图例
WS010ABFX	1/4″	0.6	181	76	65	0.6
WS010BBFX	3/8″	0.6	181	76	65	0.6
WS010CBFX	1/2″	0.6	181	76	65	0.6
WS015BBFX	3/8″	1.2	235	97.5	84	1.1
WS020CBFX	1/2″	1.8	235	97.5	84	1.1
WS020DBFX	3/4″	1.8	235	97.5	84	1.1
WS020EBFX	1″	1.8	235	97.5	84	1.1
WS025DBFX	3/4″	3.6	275	129	115	2.2
WS030EBFX	1″	6.6	275	129	115	2.2
WS030FBFX	1 1/4″	6.6	275	129	115	2.2
WS030GBFX	1 1/2″	6.6	275	129	115	2.2
WS035FBFX	1 1/4″	9.6	432	170	156	5.1
WS040GBFX	1 1/2″	13.2	432	170	156	5.1
WS045HBFX	2″	19.8	432	170	156	5.1
WS055IBFX	2 1/2″	37.3	504	205	181	10
WS055JBFX	3″	37.3	504	205	181	10

表格标注

颜色为标准产品，未标注颜色为非标产品！

更多资料介绍请咨询客服。
