经济型过滤方案

液体过滤器

不锈钢液体过滤器

不锈钢过滤器PF-EG(PF-EG标准型和PF-EG卫生型)专为液体过滤而设计。对于不同的工艺点，配合使用唐纳森的多种液体滤芯，可为客户提供更佳的工艺方案。PF-EG标准型过滤器包括两类：单只滤芯结构；多只滤芯结构，每类有6个型号，适用于各种流量。对于单滤芯结构，其流量为3l/min~75l/min。多滤芯结构的流量为：75l/min~600l/min。唐纳森PF-EG卫生级过滤器（单滤芯，卡箍接口）已通过3-A认证。

技术参照：PF-EG过滤器

型号	流量* [l/min.]5μm		滤芯型号	进出口尺寸	安装尺寸**[mm]		容积 [L]	重量** [kg]	高工作压力[bar]			高工作温度[^oC]
型号	流量* [l/min.]5μm		滤芯型号	进出口尺寸	高度宽度		容积 [L]	重量** [kg]	50^oC 150^oC 过滤液体过滤蒸气			高工作温度[^oC]
单滤芯
0003	3	03/10		DN 10	280	140	0.30	1.20	10	3.7	-25/+150
0008	8	05/20		DN 10	333	140	0.40	1.40
0012	12	5/3Code7		DN 25	406	250	1.50	4.40
0025	25	10/3 Code7		DN 25	541	250	2.50	5.10
0050	50	20/3 Code7		DN 25	795	250	4.50	6.70
0075	75	30/3 Code7		DN 25	1049	250	6.60	7.70
多滤芯
0080	75	3×10/3 Code7		DN 40	690	330	8.10	13.60	10	3.7		-25/+150
0150	150	3×20/3 Code7		DN 40	935	330	12.90	16.10
0225	225	3×30/3 Code7		DN 40	1250	330	18.60	18.60
0250	250	5×20/3 Code7		DN 50	965	400	23.30	21.80
0375	375	5×30/3 Code7		DN 50	1215	400	32.50	24.9	7.5
0400	400	8×20/3 Code7		DN 65	985	500	46.50	33.60		3.0（+144^oC）
0600	600	8×30/3 Code7		DN 65	1235	500	64.20	37.90		3.0（+144^oC）

安装形式材料表面处理
标准型卫生型		壳体衬垫标准型卫生型
单滤芯
卫生快接	卡箍	不锈钢 1.4404（316L）	EPDM衬垫 (其他材料衬垫可提供)	内、外表面：酸洗、钝化	酸洗、钝化、电镀抛光内、外表面Ra﹤0.8
多滤芯
卫生快接	卫生快接	不锈钢 1.4404(316L)	EPDM衬垫 (其他材料衬垫可提供	内、外表面：酸洗、钝化	酸洗、钝化、电镀抛光内、外表面Ra﹤0.8

*流量数据基于水过滤
**过滤器尺寸为标准型的相应参数

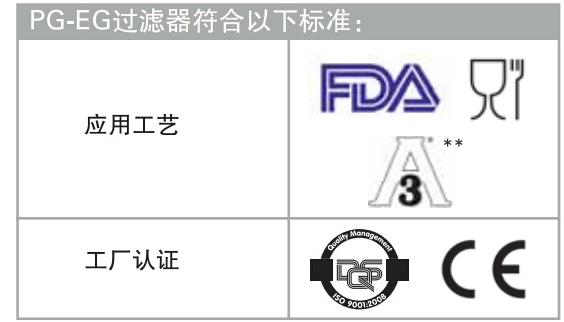

***3-A认证特指PF-EG卫生型过滤器，单滤芯结构，接口为卡箍连接。对于PF-EG多滤芯结构过滤器，也可根据客户需求提供3-A认证文件设计能力更大的过滤未列在表中，可按客户要求提供。
