低降压的过滤方案
卫生级高质量不锈钢过滤器

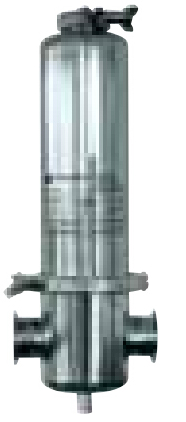

PG-EG 不锈钢过滤器适用于高卫生等级的蒸汽过滤。配合唐纳森的多种蒸汽过滤滤芯，为客户提供更佳的工艺方案。唐纳森PG-EG过滤器有多种接口形式可供选择，其优化的结构确保高流量工况下仍能保证较低过滤压降。
技术参数：PG-EG过滤器
*过滤器尺寸为标准型的相应参数。

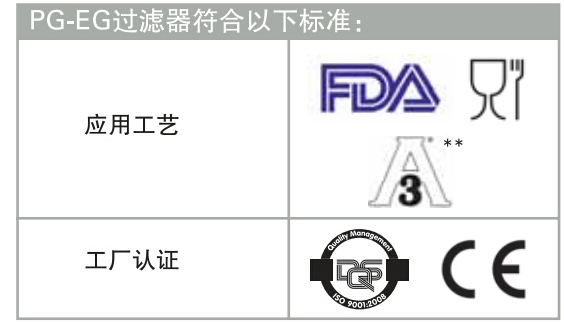

**3-A认证特指PG-EG单滤芯结构，接口形式为卡箍连接
设计能力更大的过滤器未列在表中，可按客户要求提供。
PG-EG 不锈钢过滤器适用于高卫生等级的蒸汽过滤。配合唐纳森的多种蒸汽过滤滤芯，为客户提供更佳的工艺方案。唐纳森PG-EG过滤器有多种接口形式可供选择，其优化的结构确保高流量工况下仍能保证较低过滤压降。
技术参数：PG-EG过滤器
|
型号 |
流量[kg/h] 饱和蒸汽 2bara，121oC |
滤芯型号 |
进出口尺寸 | 安装形式 | 材料 | |||||
| 卡箍 | 法兰 | 对焊 | 壳体 | 衬垫 | ||||||
| 单滤芯 | ||||||||||
| 0006 | 7.5 | 03/10 | DN 10 |
标准型 |
可选配 |
可选配 |
不锈钢 1.4404（316L） |
三元乙丙橡胶（EPDM） |
||
| 0018 | 22.5 | 05/20 | DN10 | |||||||
| 0032 | 45 | 05/30 | DN 25 | |||||||
| 0072 | 90 | 10/30 | DN40 | |||||||
| 0144 | 180 | 20/30 | DN 50 | |||||||
| 0192 | 270 | 30/30 | DN 65 | |||||||
| 多滤芯 | ||||||||||
| 0432 | 540 | 3×20/30 | DN 100 |
- |
标准型 |
可选配 |
不锈钢 1.4301（304） |
Blue Gard Style 300 |
||
| 0576 | 810 | 3×30/30 | DN 100 | |||||||
| 0768 | 1080 | 4×30/30 | DN 150 | |||||||
| 1152 | 1620 | 6×30/30 | DN 150 | |||||||
| 1536 | 2160 | 8×30/30 | DN 200 | |||||||
| 1920 | 2700 | 10×30/30 | DN 200 | |||||||
| 型号 | 表面处理 安装尺寸** [mm] |
容积 [L] |
重量* [kg] |
高工作 压力[bar] |
高工作 温度[oC] |
|||||
| 高度 宽度 | ||||||||||
| 单滤芯 | ||||||||||
| 0006 |
酸洗、钝化、电镀抛光内、
外表面：Ra﹤0.8
|
267 | 120 | 0.60 | 1.50 |
16 |
-25/+150 |
|||
| 0018 | 319 | 120 | 0.80 | 1.70 | ||||||
| 0032 | 379 | 162 | 1.80 | 2.10 | ||||||
| 0072 | 506 | 162 | 3.20 | 2.90 | ||||||
| 0144 | 789 | 206 | 5.40 | 4.50 | ||||||
| 0192 | 1043 | 206 | 7.40 | 5.70 | ||||||
| 多滤芯 | ||||||||||
| 0432 |
酸洗、钝化、电镀抛光内、
外表面：Ra﹤0.8
|
1155 | 410 | 36.00 | 43.00 |
10 |
-25/+150 |
|||
| 0576 | 1410 | 410 | 45.00 | 44.00 | ||||||
| 0768 | 1475 | 480 | 77.00 | 70.00 | ||||||
| 1152 | 1530 | 540 | 110.00 | 80.00 | ||||||
| 1536 | 1665 | 660 | 190.00 | 135.00 | ||||||
| 1920 | 1665 | 660 | 190.00 | 135.00 | ||||||
**3-A认证特指PG-EG单滤芯结构，接口形式为卡箍连接
设计能力更大的过滤器未列在表中，可按客户要求提供。
