空气及气体过滤器

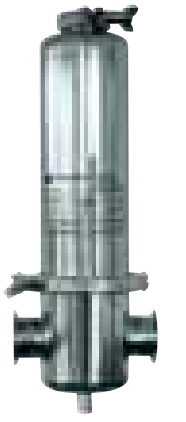

卫生级高质量不锈钢过滤器

PG-EG可用于压缩空气及工艺气体的净化处理。对于不同的工艺点，配合使用唐纳森的多种滤芯，可为客户提供好的工艺方案。PG-EG标准型包括两类：单只滤芯结构；多只滤芯结构，每类有6个型号，适用于各种流量。对于单滤芯结构，其流量为7.5m³/h~270m³/h。多滤芯结构的流量为：540m³/h~2700m³/h（标况下气体流量）

技术参数：PG-EG过滤器

型号	流量[m3/h]*1bar， 20oC		滤芯型号			进出口尺寸			安装形式						材质
									卡箍			法兰			对焊			壳体				衬垫
单滤芯
0006	7.5		03/10			DN 10			标准型			可选配			可选配			不锈钢 1.4404（316L）				EPDM
0018	22.5		05/20			DN 10
0032	45		05/30			DN 25
0072	90		10/30			DN 40
0144	180		20/30			DN 50
0192	270		30/30			DN 65
多滤芯
0432	540		3×20/30			DN 100			ˉ			标准型			可选配			不锈钢 1.4301（304）				Blue Gard Style 30
0576	810		3×20/30			DN 100
0768	1080		4×20/30			DN 150
1152	1620		6×20/30			DN 150
1536	2160		8×20/30			DN 200
1920	2700		10×20/30			DN 200
型号	表面处理                   安装尺寸** [mm]											容积 （L）			重量** （kg）			高工作 压力[bar]				高工作 温度[oC]
	高度          宽度
单滤芯
0006	酸洗、钝化、电镀抛光 内，外表面：pa﹤0.8					267			120			0.60			1.50			16				-25/+150
0018						319			120			0.80			1.70
0032						379			162			1.80			2.10
0072						506			162			3.20			2.90
0144						789			206			5.40			4.50
0192						1043			206			7.40			5.70
多滤芯
0432	酸洗、钝化、电镀抛光 内，外表面：pa﹤0.8					1155			410			36.00			43.00			10				-25/+150
0576						1410			410			45.00			44.00
0768						1475			480			77.00			70.00
1152						1530			540			110.00			80.00
1536						1665			660			190.00			135.00
1920						1665			660			190.00			135.00
工作压力（bar）	0	1	2	3	4		5	6		7	8		9	10		11	12		13	14	15		16
换算系数	1	2	3	4	5		6	7		8	9		10	11		12	13		14	15	16		17

 *气体流量[m³/h]为标况（1bar,20^oC）下的流量，实际工况的流量请对照表中的换算系数。
**过滤器尺寸为标准型的相应参数。

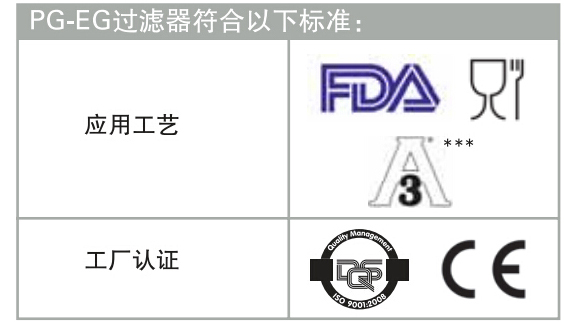

***3-A认证特指PG-EG单滤芯结构，接口形式卡箍连接。
设计能力更大的过滤器未列在表中，可按客户要求提供。
