空气及气体过滤器

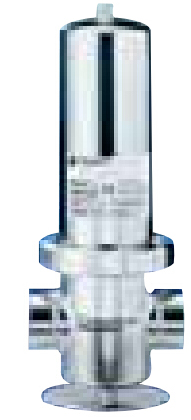

工业级高质量不锈钢过滤器

P-EG可用于压缩空气及工艺气体的净化处理，结构设计经过优化并测试，在高流量工况下仍能保证较低过滤压降。工作流60m³/h~19,200m³/h。
技术参数：P-EG过滤器

型号	流量[m3/h]*7bar工作压力	滤芯型号	进出口尺寸	安装形式		材质
				BSP螺纹	法兰	对焊	壳体	衬垫
单滤芯
0006	60	03/10	G ¹/4”	标准型	可选配	可选配	不锈钢 1.4301（304）或 1.4404（316L）	EPDM
0009	90	04/10	G ³/8’’
0012	120	04/20	G ¹/2’’
0018	180	05/20	G ³/4’’
0027	270	05/25	G 1’’
0036	360	07/25	G 1 ¹/4’’
0048	480	07/30	G 1 ¹/2’’
0072	720	10/30	G 2’’
0108	1080	15/30	G 2’’
0144	1440	20/30	G 2 ¹/2’’
0192	1920	30/30	G 3’’
0288	2880	30/50	G 3’’
多滤芯
0432	4320	3×20/30	DN 100	―	标准型	可选配	不锈钢 1.4301（304） 或 1.4404（316L）	Blue Gard Style 300
0576	5760	3×20/30	DN 100
0768	7680	4×20/30	DN 150
1152	11520	6×20/30	DN 150
1536	15360	8×20/30	DN 200
1920	19200	10×20/30	DN 200



型号	表面处理                     安装尺寸**[mm]				容积 （L）	重量** （kg）	高工作 压力（bar）	高工作 温度（oC）
	内表面        外表面       高度      宽度
单滤芯
0006	酸洗 钝化 Ra﹤1.6	酸洗 钝化 抛光处理 Ra﹤1.6	215	108	0.55	1.70	16	-25/+150
0009			245	108	0.65	1.90
0012			245	108	0.65	1.90
0018			270	125	0.75	2.00
0027			300	125	1.00	2.60
0036			350	140	1.25	3.00
0048			380	170	2.30	4.30
0072			455	170	3.30	4.80
0108			580	170	4.30	5.30
0144			762	216	8.00	9.00
0192			1015	216	11.10	10.80
0288			1035	240	16.50	16.20	12
多滤芯
0432	酸洗 钝化 Ra﹤1.6	酸洗 钝化 Ra﹤1.6	1090	410	36.00	43	10	-25/+150
0576			1350	410	45.00	44
0768			1410	480	77	70
1152			1460	540	110	80
1536			1600	660	190	135
1920			1600	660	190	135

工作压力（bar）	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
换算系数	0.25	0.36	0.50	0.60	0.75	0.90	1.00	1.10	1.20	1.40	1.50	1.60	1.75	1.90	2.00	2.10

*气体流量[m³/h]为标况（1bar,20^oC）下的流量，实际工况的流量请对照表中的换算系数。
**外壳尺寸为标准型的相应参数。
设计能力更大的过滤器未列在表中，可按客户要求提供。
